LMZ3-0.66電流互感器

　　LMZ3-0.66電流互感器簡介　　LMZ3-0.66電流互感器適用于額定頻率50Hz或60Hz、額定電壓0.66kV及以下的電力系統中作電流、電能測量和繼電保護用。　　產品執行標準為GB1208《電流互感器》。　　結構與特點　　本系列電流互感器為聚脂樹脂澆注母線式戶內型產品，二次繞組及鐵芯均澆注在聚脂樹脂內，中間窗孔供一次母線穿過及安裝用。本系列電流互感器體積小、重量輕、絕緣性能優越。　　LMZ3-0.66電流互感器型號含義　　安裝環境　　安裝場所:戶內。　　環境溫度:最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過30℃。　　大氣條件:大氣中無嚴重污穢。技術參數 5 […]

型號:
LMZ3-0.66電流互感器
LMZ3-0.66電流互感器.pdf
打印

　　LMZ3-0.66電流互感器簡介

　　LMZ3-0.66電流互感器適用于額定頻率50Hz或60Hz、額定電壓0.66kV及以下的電力系統中作電流、電能測量和繼電保護用。

　　產品執行標準為GB1208《電流互感器》。

　　結構與特點

　　本系列電流互感器為聚脂樹脂澆注母線式戶內型產品，二次繞組及鐵芯均澆注在聚脂樹脂內，中間窗孔供一次母線穿過及安裝用。本系列電流互感器體積小、重量輕、絕緣性能優越。

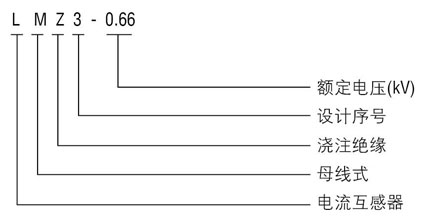

　　LMZ3-0.66電流互感器型號含義

　　安裝環境

　　安裝場所:戶內。

　　環境溫度:最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過30℃。

　　大氣條件:大氣中無嚴重污穢。

技術參數

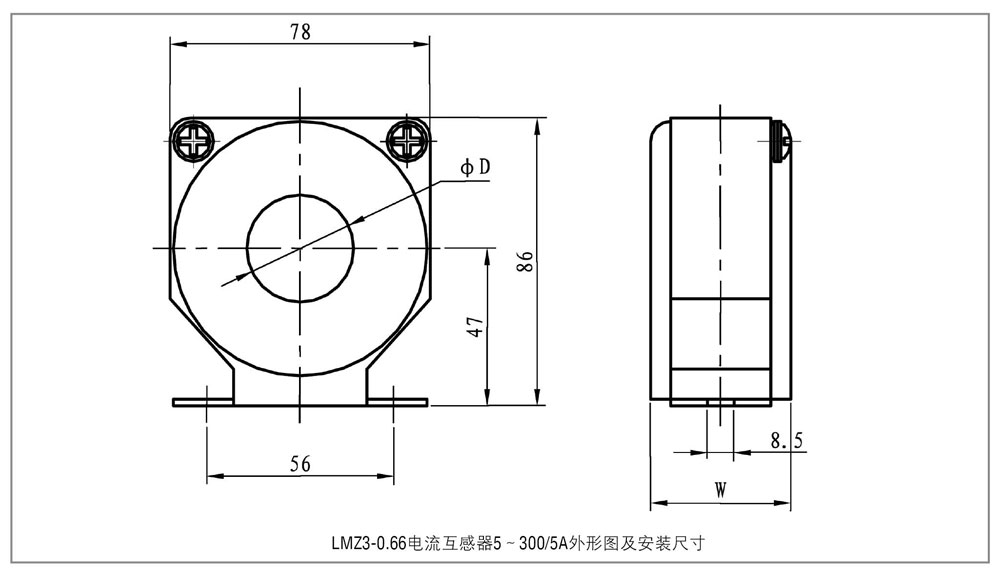

5～300A技術參數表

產品型號	額定一次電流 (A)	一次安匝數	額定輸出(VA)		外形尺寸 (mm)
			0.5	1	d	w
LMZ3-0.66	5	120	2.5	5	24	46
	10
	15
	20
	30
	40
	50	100
	60	120
	75	150	5	7.5
	100	100	2.5	5
	150	150	5	7.5	32	42
	200	200	5	7.5
	300	300			35

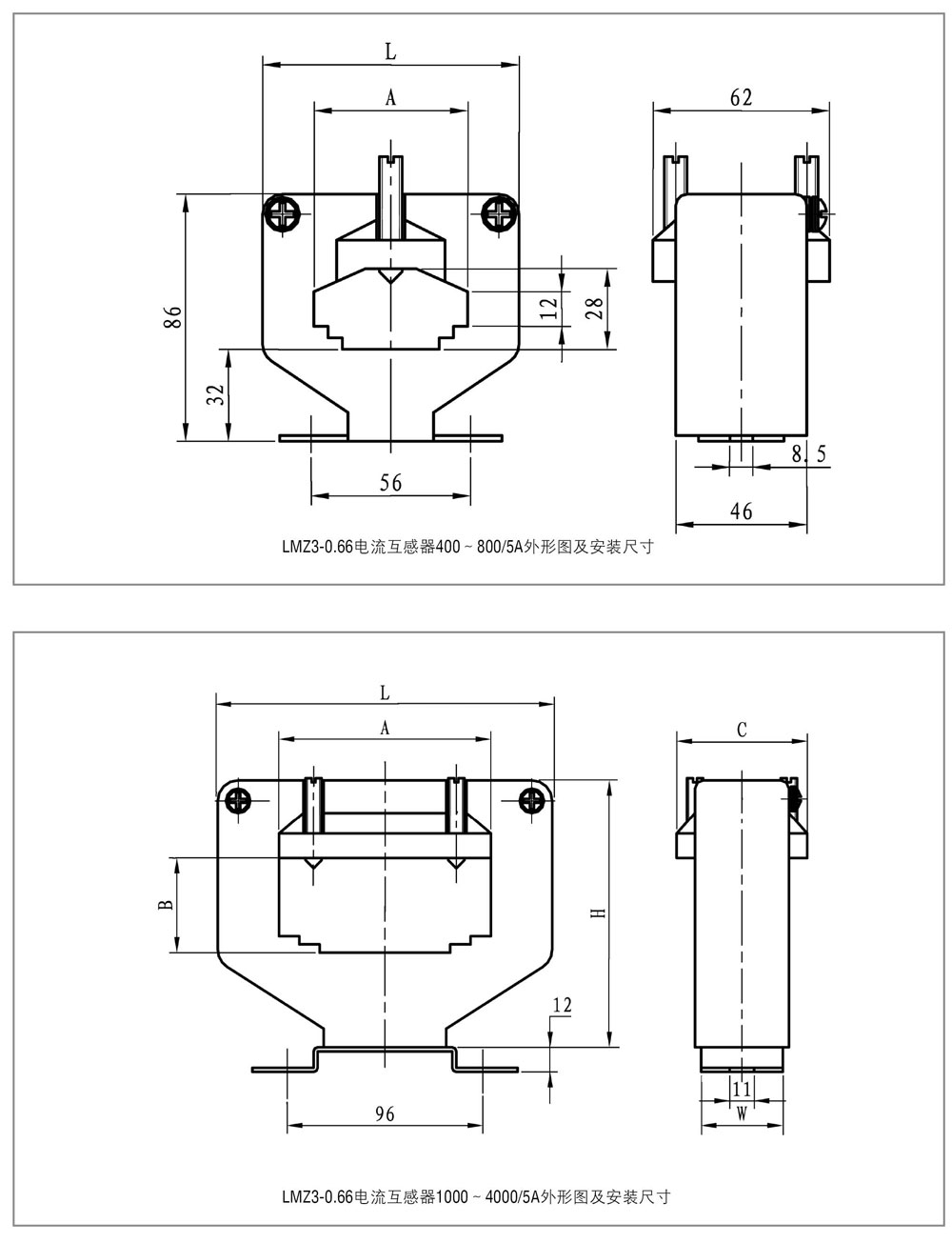

400～800A技術參數表

產品型號	額定一次電流 (A)	額定輸出(VA)		外形尺寸 (mm)
		0.2	0.5	A	L
LMZ3-0.66	400	10	10	42	80
	500			52	90
	600
	800			62	96

1000～4000A技術參數表

產品型號	額定一次電流 (A)	額定輸出(VA)		外形尺寸 (mm)
		0.2	0.5	A	B	C	h	H	L	w
LMZ3-0.66	1000	20		84	36	64	70	120	144	46
	1200	30
	1500	30		104	36	64	75	130	164	46
	2000	40
	2500	60		126	54	66	88	162	206	54
	3000
	4000
