LDBJ9-40.5電流互感器概述

本型電流互感器為觸頭盒式電流互感器，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，是專門為KYN61-40.5高壓開關柜而設計的。

本產品符合IEC60044-1及GB1208《電流互感器》標準。

LDBJ9-40.5電流互感器結構特點

本系列電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P1端被設置在觸頭盒內。該技術是根據開關柜小型化的發展需要，將開關柜的觸頭盒與電流互感器組合成一個整體，構成多功能小型化的高原型帶觸頭盒電流互感器。

該產品在較小的體積內，合理組合功能和絕緣配合，優化產品內、外部結構；

采用優質材料制造零部件，改進了絕緣材料的電氣性能和機械強度；

采用了提高絕緣水平和降低局部放電的新技術，支柱式結構。環氧樹脂全真空澆注，產品具有大爬距結構，產品具有高精度、多變比、大的懂、熱穩定電流承載能力，局部放電小的特性。產品可具有計量、監控、保護多二次繞組；也可根據用戶要求制造二次抽頭，多電流比的產品。

LDBJ9-40.5電流互感器技術參數

1、額定絕緣水平：40.5/95/185kV

2、額定二次電流：5A、1A

3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2

4、LDJ6-35污穢等級：Ⅱ級

5、產品局部放電水平符合GB1208《電流互感器》要求。

重量：約70KG

　

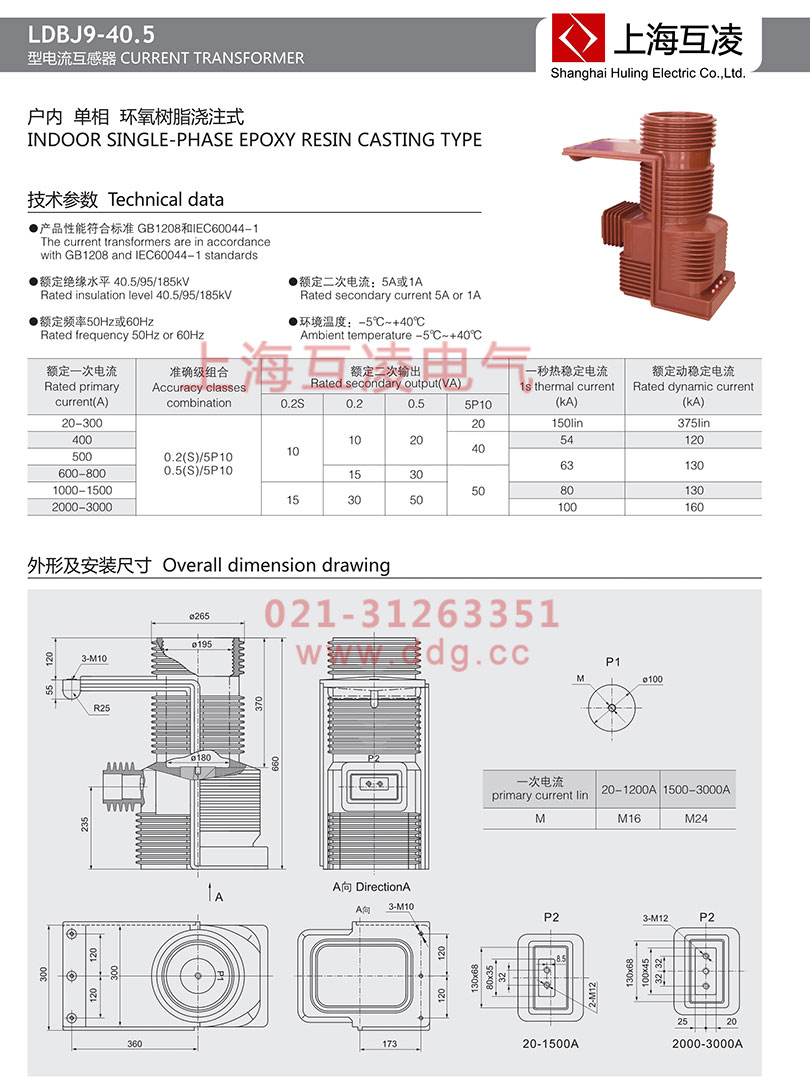

LDBJ9-40.5電流互感器選型手冊

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)				一秒熱穩定電流(kA)	額定動穩定電流(kA)
			0.2S	0.2	0.5	5P10
LDBJ9-40.5	20-300	0.2(S)/5P10 0.5(S)/5P10	10	10	20	20	150lin	375lin
	400					40	54	120
	500						63	130
	600-800			15	30	50
	1000-1500		15	30	50		80	130
	2000-3000						100	160

LDBJ9-40.5電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
