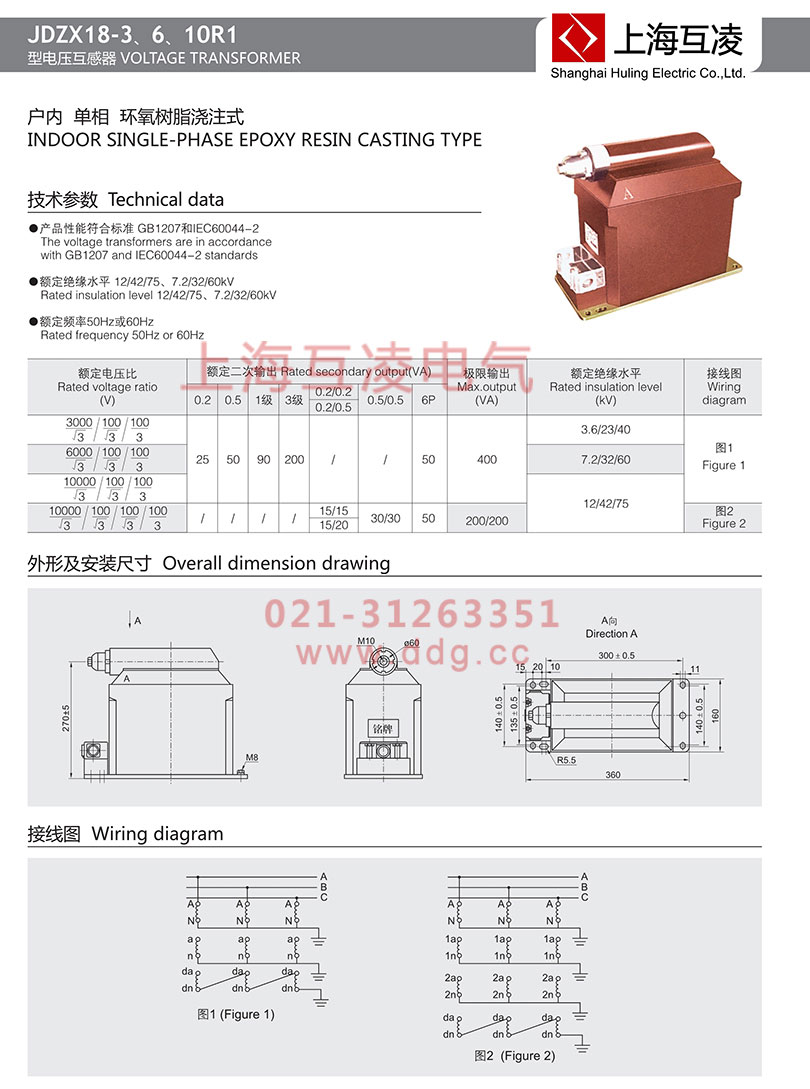

JDZX18-6R1電壓互感器外形安裝圖

JDZX18-6R1電壓互感器概述

JDZX18-6R1電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。

JDZX18-6R1電壓互感器使用條件

1.海拔高度低于3000米；

2.周圍環境溫度不高于+40C，不低于- 5度；

3.周圍空氣的相對濕度不大于85%；

4.滿足II 污穢等級；

5.安裝場所無腐蝕性的氣體。

JDZX18-6R1電壓互感器技術參數

1.產品標準：GB12O7-2006《電磁式電壓互感器》

2.額定絕緣水平：7.2/32/60kV

3.額定頻率：50Hz或60Hz

4..產品表面爬電距離：滿足II級污穢等級；

5..負荷的功率因數： COS∮=08（滯后）

JDZX18-6R1電壓互感器變比

JDZX18-6R1電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JDZX18-6R1電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
