JDZ9-35電壓互感器概述

本型號電壓互感器采用環氧樹脂澆注成型，為支柱全封閉結構，使用于額定頻率為50Hz或者60Hz,額定工作為35kv的戶外裝置的系統中，作電壓、電能測量或者繼電保護使用。當互感器在額定電壓下勵磁時，能承受1秒外不短路而無損傷。

JDZ9-35電壓互感器安裝環境

安裝場所：戶外。

環境溫度：最高：+40℃；最低：-25℃；日平均不能超過30℃。

海拔：不超過1000m。

大氣條件：大氣中無嚴重污穢。

產品執行標準為GB 1207《電壓互感器》。

JDZ9-35電壓互感器型號

JDZ9-35電壓互感器結構特點

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。該系列電壓互感器為環氧樹脂澆注全封閉結構，采用最新的環氧樹脂真空澆注成套設備將環氧樹脂在適合的溫度，適當?shù)沫h(huán)境壓力下（真空）環境下注入樹脂鐵心與繞組澆注成一體，出來的互感器氣泡少樹脂固化好，最后在底部有安裝安裝板.

JDZ9-35電壓互感器作用

電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

JDZ9-35為單相、相對相連接，JDZF9-35有兩個二次繞組，即電能測量與電壓監控分開；有三個二次繞組，即電能測量、電壓監控和繼電保護分開。

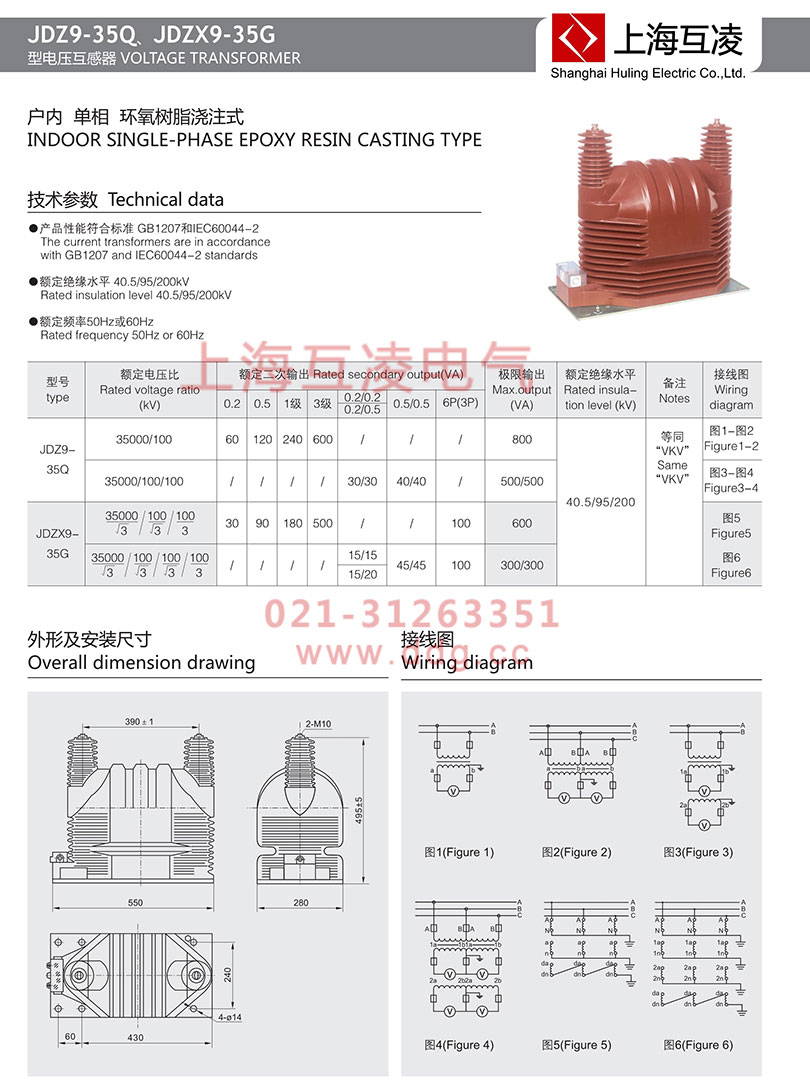

JDZ9-35電壓互感器技術參數

產品性能符合標準GB1207和IEC600440-2

額定絕緣水平40.5/95/200KV

額定頻率50HZ和60HZ
