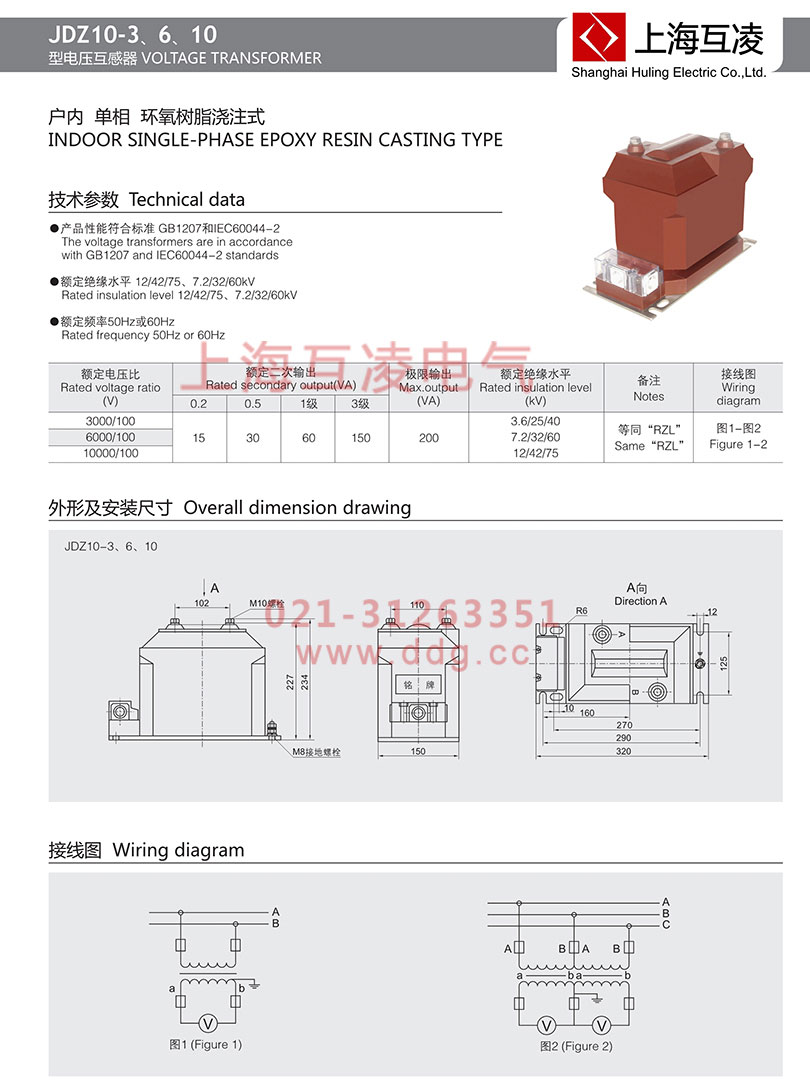

JDZ10-10電壓互感器摘要

本文內容含有：JDZ10-10電壓互感器的接線圖、結構特征、接線方式、尺寸圖、技術參數的說明及JDZ10-10電壓互感器標識的內容。

JDZ10-10電壓互感器選型

JDZ10-10電壓互感器簡介

JDZ10-10電壓互感器是一種特殊的變壓器，具有變壓器的電壓變換、阻抗變換和電氣隔離三重作用，它將高壓回路或低壓回路的高電壓轉變?yōu)榈碗妷海ㄒ话銥?00V），供給儀表和繼電保護裝置實現測量、計量、保護等作用。

本產品符合IEC60044及GB20840.3-2013電流互感器標準。

產品優點：1.體積??；2.具有良好的絕緣性能和防潮性能；3.安裝便捷，適合任何位置任意方西安裝；4.技術成熟 產品相對比較穩定。

JDZ10-10電壓互感器等同于RZL-10電壓互感器，為單相、戶內、干式全封閉產品，使用時單臺或二臺一組， 二臺一組時為V/V連接， 三臺一組時為 V /V/V連接（具體接線方式請查本文第六點）分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

JDZ10-10電壓互感器結構特點

本電壓互感器主要采用環氧樹脂全封閉澆筑結構，將互感器的一次繞組二次繞組及鐵心澆筑在一起。

JDZ10-10電壓互感器 雙繞組和三繞組電壓互感器的結構：

供測量用的電壓互感器，一般都做成單相雙繞組結構.當兩端絕緣等級相同時，可以單相使用，也可以組合起來作 三相使用。對這種電壓互感器的主要技術要求是保證必要的準確級。

供接地保護用的電壓互感器還具有一個輔助二次繞組，稱三繞組電壓互感器。三相的輔助二次繞組結成開口三角形，一旦系統發生單相接地時中性點出現位移，輔助二次繞組上會出現一個零序電壓，所以輔助二次繞組現稱零序電壓線組。 三繞組電壓互感器一般做成單相，做成三相時應采用三相五拄式(三相三柱旁扼式)鐵心，且電壓在10kv及以下，這是為了提供零序磁通的回路。對于這種電壓互感器，零序電壓繞組的準確級要求不高，一般為3B級或6B級，以保證開口三角端子電壓在一定范圍之內，但要求具有一定的過勵磁特性。

JDZ10-10電壓互感器使用環境

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40’C，不低于-5’C；

3.周圍空氣的相對濕度不大于65%（20’C）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體

JDZ10-10電壓互感器變比

JDZ10-10電壓互感器接線方式

1．一個單相電壓互感器的接線：這種接線方式在三相線路上，只能測量某兩相之間的線電壓，用于連接電壓表、頻率表及電壓繼電器等。

2．兩個單相電壓互感器的V／V形接線：這種接線方式又稱不完全星形接線，可以用來測量三個線電壓，供儀表、繼電器接于三相三線制電路的各個線電壓。

3．三個單相電壓互感器Y。／Y。形接線：這種接線方式能滿足儀表和繼電保護裝置選用相電壓和線電壓的要求。在一次繞組中點接地情況下，也可裝用絕緣監察電壓表。

4．三個單相三繞組電壓互感器或一個三相五芯柱三繞組電壓互感器Y。／Y。／△（開口三角形）接線：這種接線方式在10kV中性點不接地系統中應用廣泛，它既能測量線電壓、相電壓并能組成絕緣監察裝置和供單相接地保護用。接成Y。形的二次繞組稱為基本二次繞組，用來接儀表、繼電器及絕緣監察電壓表；接成(開口三角形)的二次繞組，稱為輔助二次繞組，用來連接監察絕緣用的電壓繼電器。在系統正常運行時，開口三角形兩端的電壓接近于零，當系統發生一相接地時，開口三角形兩端出現零序電壓，使電壓繼電器吸合，發出接地預告信號。

JDZ10-10電壓互感器類型

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同?；窘Y(jié)構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
