JDJ-3電壓互感器結構特點

JDJ型產品為戶內油浸式單相不接地電壓互感器，供額定頻率50Hz的電力系統中作電壓電能測量及繼電保護用，本型電壓互感器共有JDJ-3、6、10三種。

本系列互感器為油浸絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一個骨架上，整個器身固定在箱蓋上置于油箱中，油箱內裝絕緣變壓器，油面距箱內表面10-15mm。繞組出線經箱蓋上的高低壓磁套分別引出供安裝接線用，箱蓋與油箱密封，箱蓋上有注油塞。

JDJ-3電壓互感器使用環境

1、安裝地點：海拔高度不超過1000m；

2、周圍環境溫度不高于+40℃，不低于-5℃；

3、空氣相對濕度不大于85%(200℃)；

4、安裝場所應無嚴重影響互感器絕緣的氣體、蒸汽、化學沉漬、污穢及其它爆炸性、磨蝕性氣體；

5、安裝場所無嚴重振動和顛簸。

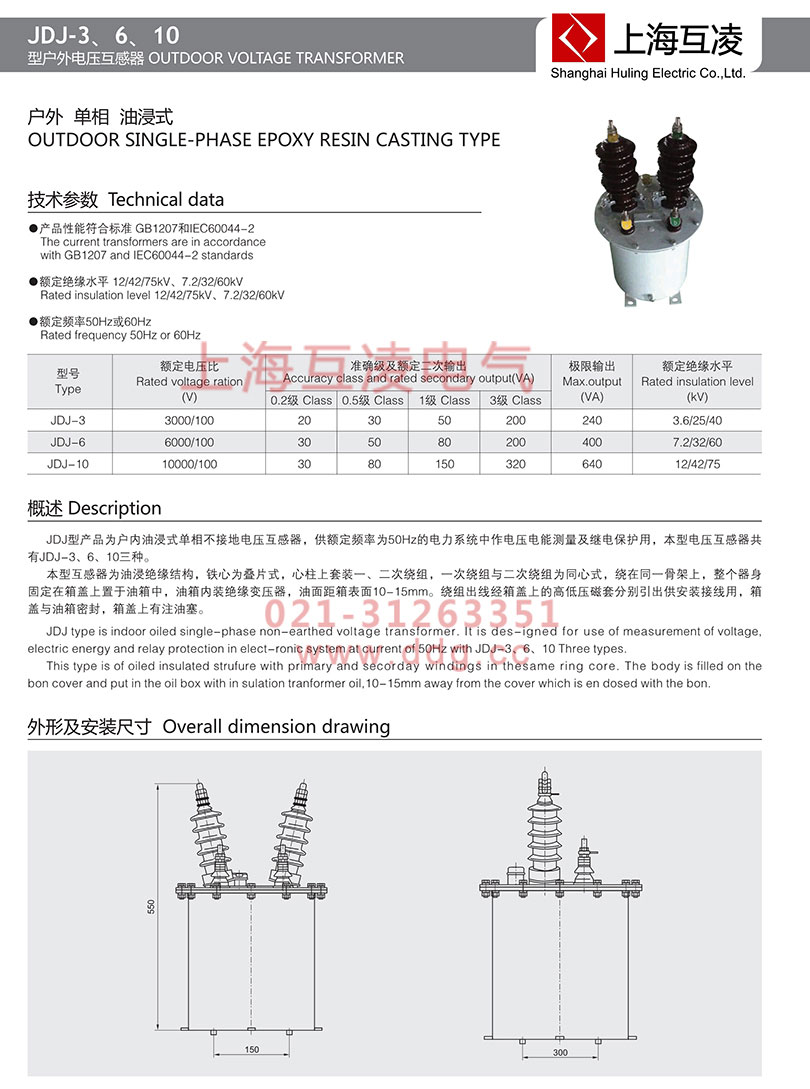

JDJ-3電壓互感器變比

JDJ-3電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

JDJ-3電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JDJ-3電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDJ-3表示單相油浸電壓互感器，額定電壓3KV。

JDJ-3電壓互感器注意事項

1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。

2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量?jī)x表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。

4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

5．為了確保人在接觸測量?jī)x表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因?yàn)榻拥睾?，?dāng)一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。

6．電壓互感器副邊絕對不容許短路。
